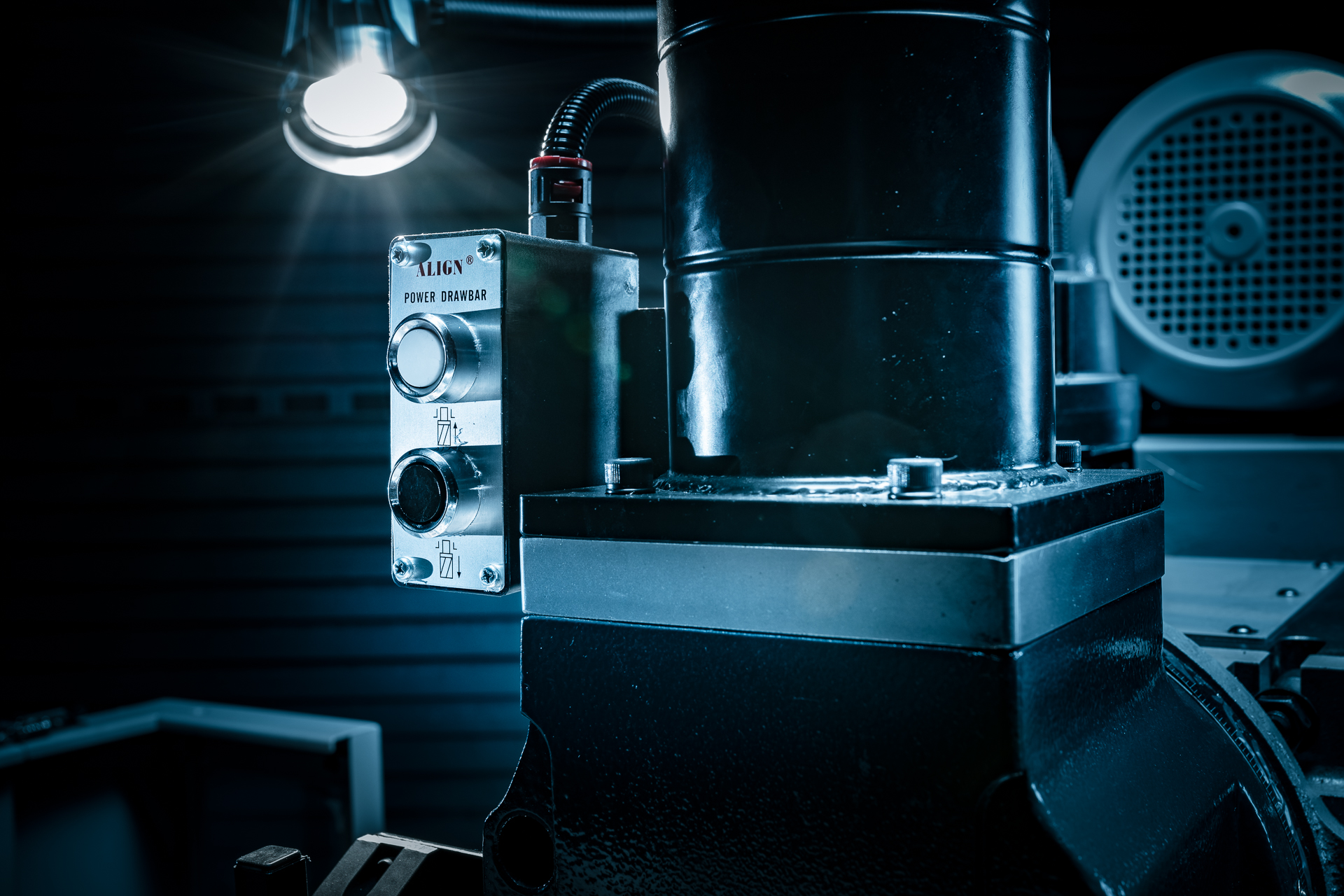

Der Vorschub wird über Servomotoren mit Joystick gesteuert. Die Werkzeug-Klemmung erfolgt über ein Hydraulik-Aggregat. Hiermit können Sie die Werkzeuge schnell wechseln. Die Führungsbahnen sind mit einer Edelstahl-Abdeckung geschützt. Alle Achsen haben eine hochwertige Kugelrollspindel. Hierdurch lassen sich die Achsen leicht und präzise positionieren. Die Maschine hat eine vertikal und horizontal Spindel.

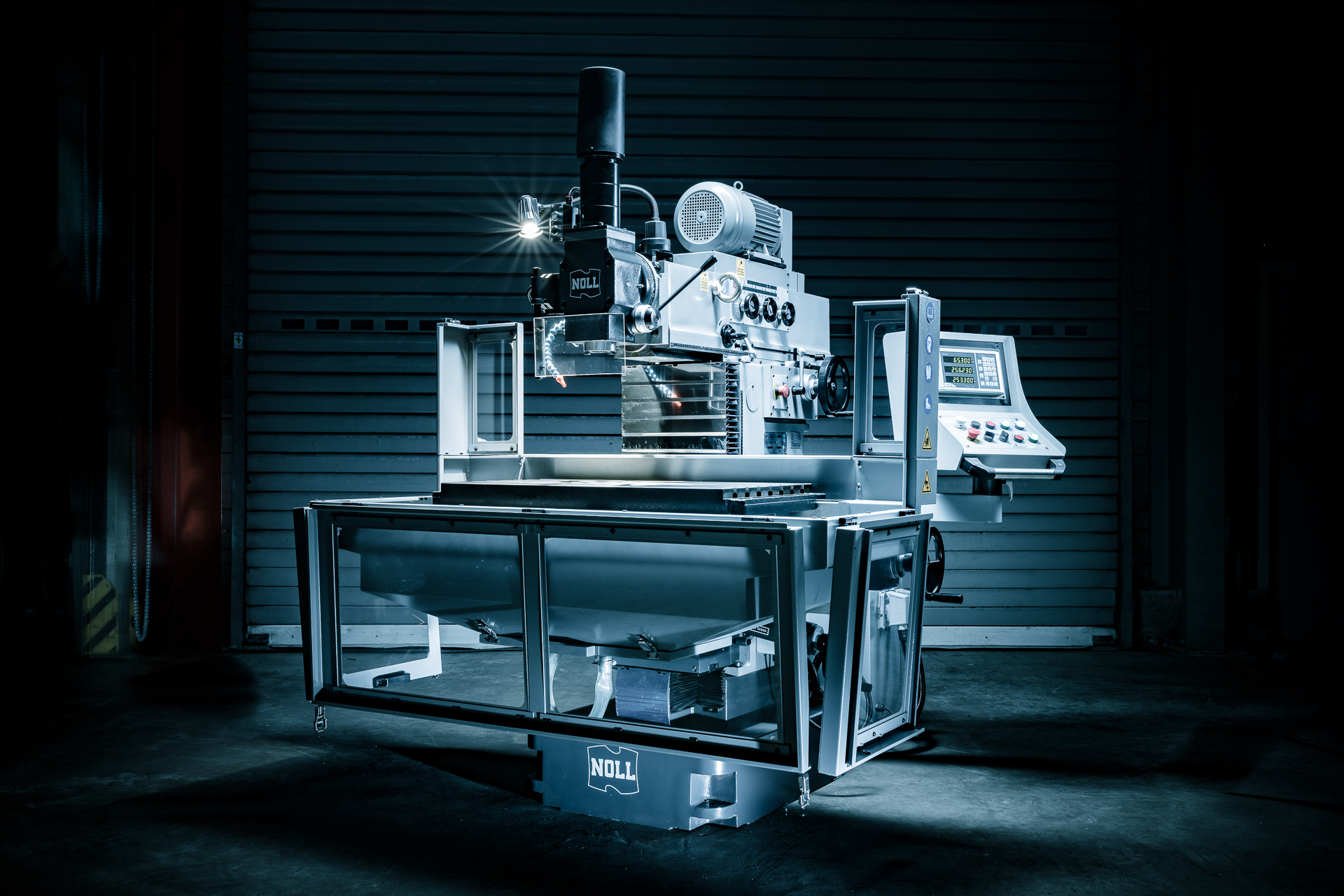

weitere Bilder zur WF-400US
00 / 03
Technische Daten
- Leistung400 V /2,2 kW
- Verfahrweg x/y/z (manuell)400 / 200 / 380 mm
- Verfahrweg (auto.)380 / 190 / 360 mm
- SpindelaufnahmeSK40 DIN69871
- Spindelabstand min. 65 mm
- Spindelabstandmax. 485 mm
- Pinolenhub100 mm
- Drehzahlstufen12
- Drehzahlbereich50 - 2.000 U./min.
- Vorschub x/y/z10 - 650 mm/min.
- EIlgang x/y/z1.200 mm/min.
- Tischabmessung750 x 320 mm
- Vertikaltisch250 x 880 mm
- Tischbelastungmax. 285 kg
- T-Nuten14 mm ( 5 Stück )
- Abmessungen (LxBxH)1.200 x 1.300 x 1.800 mm
- Gewicht1.180 kg
Lieferumfang
• Fräsmaschine WF400U

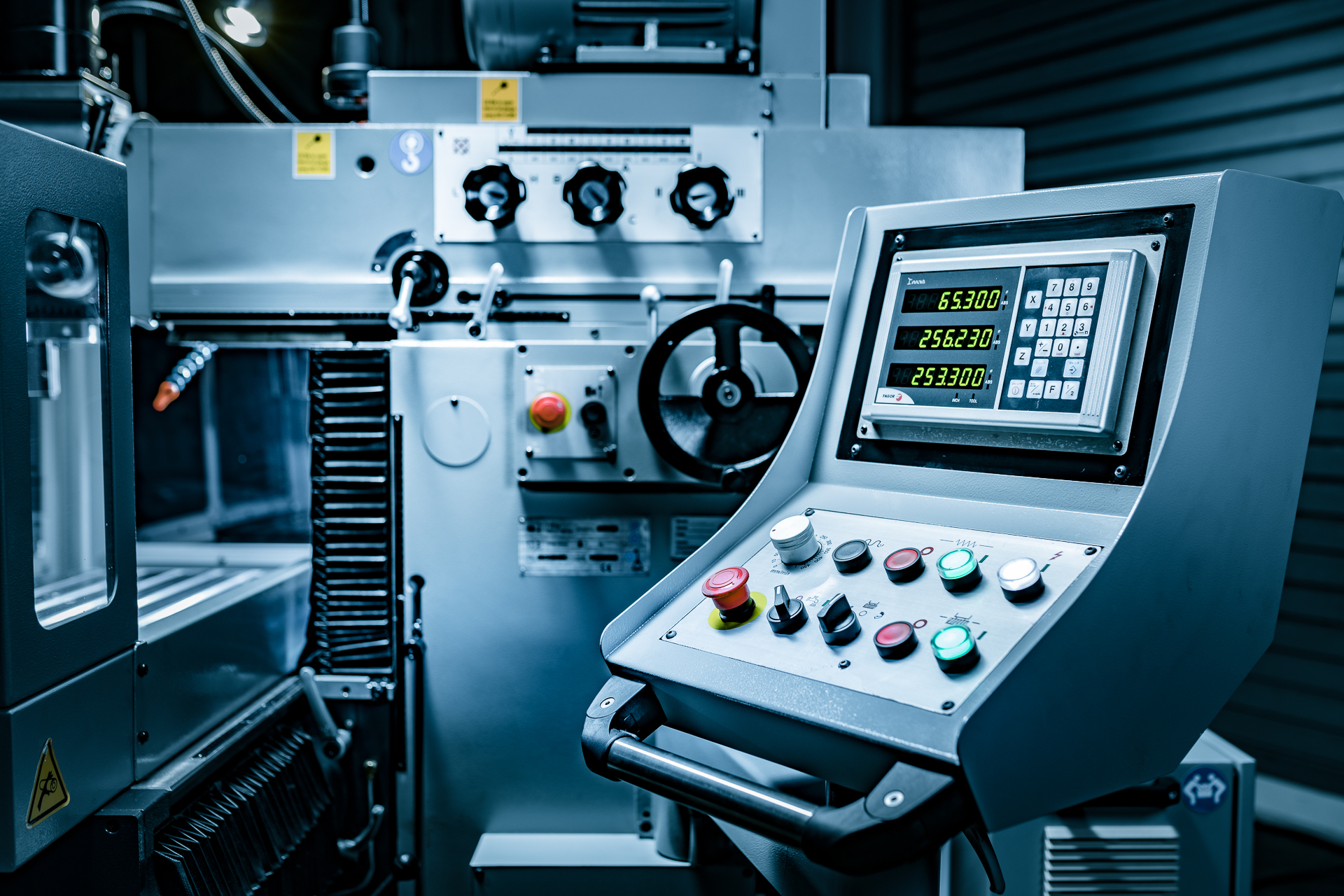

• 3-Achs FAGOR Digitalanzeige
• Hydraulische Werkzeugklemmung
• Kugelrollspindeln in allen Achsen
• Edelstahl-Z-Achsen-Abdeckung
